GIGA QUAD®4連式回転曲げ疲労試験機の話

S-N曲線って何?

S-N曲線のSは「Stress」のS。これは繰り返す負荷のことです。
Nは「Number of cycles to failure」のことで、破断までの繰り返し数のことです。

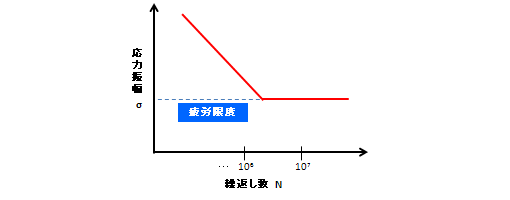

Sは縦軸、Nは横軸で下記のようなグラフになります。

上記のグラフはS-N曲線の一例です。
右下がりの直線となっており、繰り返し数が多くなるほど、より小さい応力で疲労破壊を起こすことがわかります。しかし、ある一定の繰り返し応力であれば、無限に負荷をかけても破断しないラインがあらわれ、これを「疲労限度」といいます。

最近では、『10の7乗回までに現れていた疲労限度は、本当の疲労限度なのだろうか?』『今まで以上の繰り返し領域、「ギガサイクル領域」まで実験してみたら、実は疲労破壊が起きるのではないか?』と、研究がすすめられています。
いくつか破壊する事例も見つかっています。

なお山本金属製作所のGIGA QUAD®は4本の試験片を同時に試験出来るため、データ収集が早く出来、S-N曲線も効率的に作成できる試験機です。それ故、高サイクル疲労領域の試験も効率的に行えます。

金属疲労については動画での資料もございますので是非ご確認下さいませ!
