特許取得済み 特許第7079904号
クーラントの管理は非常に重要
-ただし現場での管理は面倒で放置されがち-クーラントに関する問題(腐敗・悪臭・泡立ち・手荒れ・汚れ・変色など)は多岐に渡ります。
これらの問題が生じるとクーラントの効能(潤滑性・冷却性など)が十分に発揮されず、
切削や旋削における品質のトラブルを引き起こします。

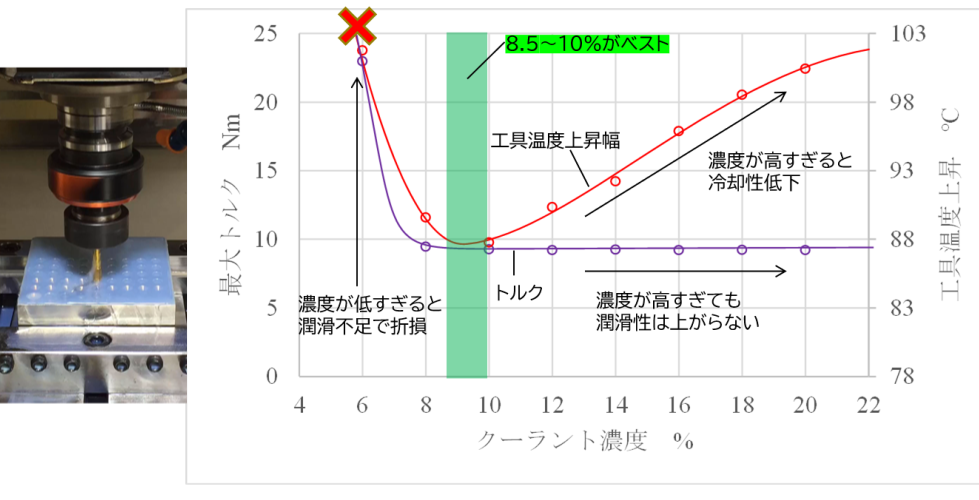

上記のデータのようにクーラント濃度が8.5~10%の間で工具温度・トルクの上昇が抑えられ、クーラントの最大効果を発揮します。
このようにクーラント濃度は機械加工において非常に重要なものとなります。
COOL-iを使用することでクーラントの濃度や温度、pHの管理を目的としたモニタリングが可能です。
クーラントタンクから自動的にサンプリングを行い、PCやクラウド上での管理ができます。
得られたデータが貴社のクーラント管理をサポートします。

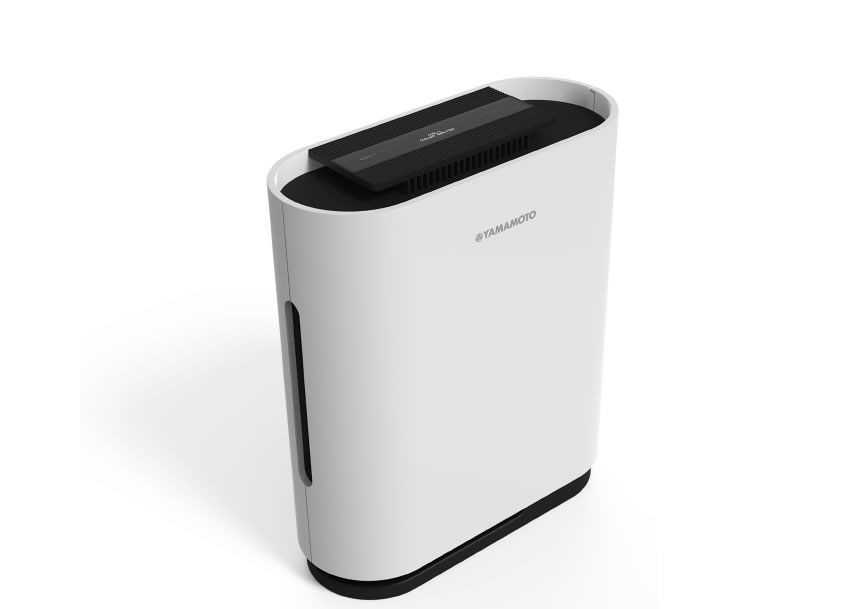

COOL-i®
概要Case

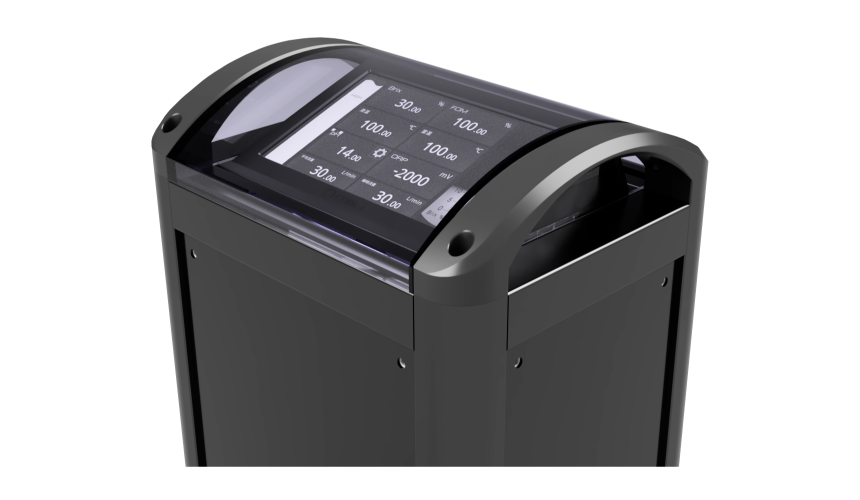

COOL-i®は水や水溶性クーラント(切削油)の温度,濃度,pH,汚染度を常時同時計測するクーラント管理システムになります。
設置はタンクにホースを差し入れるだけの簡単設置です。家庭用100V電源で動きます。
装置内部に液を循環させ常に自動で先述の5項目を計測しデータを蓄えます。面倒だったクーラント液の管理を一手に担うことが可能です。
主な特徴Features
01簡単設置
タンクに隣接し設置するのみの簡単設置です
02循環方式
吸い上げた液体を
センシング後にタンクに戻し循環させています
03遠隔監視
WEBアプリケーションから遠隔でのデータ確認が可能
基本仕様Specification
装置,システム仕様
寸法 | 250×190×560[mm] |
---|---|
質量 | 約10[kg] |
電源 | AC100V |
USBポート | 1口 |
LANポート | 1口 |
無線 | Wi-Fi使用可能 |
記録頻度 | 1,5,10[min](選択式) |
データ送信方法 | 有線LAN,Wi-Fi(選択式) |
データサーバ | クラウド,オンプレミス(選択式) |
WEBアプリ機能 | 時系列データ表示,アラート機能 |
測定関係
測定項目 標準機能 |
Brix,汚染度,液温,室温,pH |
---|---|
測定項目 オプション |
酸化還元電位(ORP) |
測定範囲(分解能) Brix(濃度) |
0~30(0.1)[%] |
測定範囲(分解能) 汚染度 |
0~100(1) |
測定範囲(分解能) 液温・室温 |
5~50(0.1)[℃] |
測定範囲(分解能) pH |
0~14(0.1) |
測定精度 Brix(濃度) |
±0.5[%] |
測定精度 液温・室温 |
±0.1[℃] |
測定精度 pH |
±0.2 |

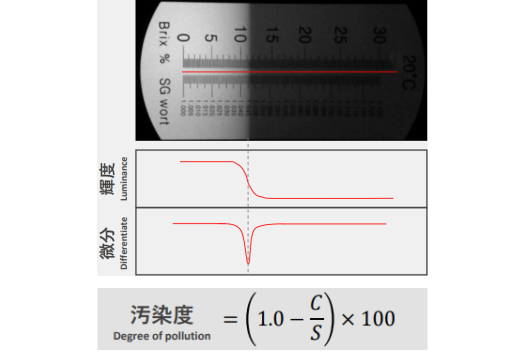

Brix(濃度)・汚染度評価方法Evalution Brix and pollution
評価方法
①任意のラインの輝度プロファイルを抽出
②輝度プロファイルを微分
③微分最小値のpixcel位置を読み取り(Brix)
④新液の微分最小値(S)を基準に現在地(C)を規格化
(右図参照)
システム構成図System Configuration
適切なクーラント管理の実現で
切削油の効果を発揮して加工品質のトラブルを抑制します。
その結果、適切なクーラント管理を実現することが可能となり、切削油の効果を発揮してトラブルを抑制することが出来ます。
導入事例case
COOL-iを導入することで、毎日のクーラント管理の手間がなくなりました
ある工場では毎日20台の工作機械のクーラント確認を行っていました。
クーラントを採取し、デバイスで確認後、記録を紙媒体に記載。
これらのルーティン作業がCOOL-iを導入後、PCやタブレットで工場に足を運ばずとも、確認と記録ができるようになりました。
よくある質問FAQ
皆様からよく頂く御質問をまとめました。
下記以外の質問もお待ちしておりますので、是非お問い合わせ下さい。
- COOL-iって何?
- 水溶性切削油の温度、濃度、pH、汚染度、ORPなどを24時間365日モニタ出来るシステムです。
- 温度をモニタすると何がわかるの?
- 高精度な部品を加工するためには温度管理にも注意する必要があります。切削油の温度は、環境温度の変化や加工による発熱により変化します。切削油の温度は、工作物の温度に影響するため、寸法のバラツキに影響します。厳密な寸法管理が必要な加工には、温度管理にも気を付ける必要があります。安定した品質を保証したり、不良の原因を特定したりするためにも温度のモニタは重要です。また、切削油のトラブルの一つに腐敗がありますが、細菌の増殖と温度にも大きな関係があります。
- 濃度をモニタすると何がわかるの?
- 切削油の は濃度によって変化します。一定の濃度範囲をキープしないと本来の性能が発揮されず、様々なトラブルの原因となります。連続で濃度を記録することで補充液の濃度や補充の頻度が適切かどうかなどが簡単にわかります。
- pHをモニタすると何がわかるの?
- 切削液のpHは一般的にアルカリ性になるように調整されていますが、細菌が増殖するとpHは低下します。さらに、pHが低下すると細菌が増殖しやすい環境になってしまうため悪循環になり腐敗してしまいます。
そのためpHを監視し一定の範囲内に管理する必要があります。
- 切削油の濃度の管理を怠るとどんな事が起きるの?
- 濃度が低すぎると加工不良、腐敗、製品や加工機の錆の発生原因となります。濃度が高すぎても発泡やべたつきによる作業環境の悪化や、冷却性能の低下による工具温度上昇の原因となります。
例えば、このような
ご要望にお応えします。Request Order
- クーラントに関する加工不良や作業環境の悪化を解決したい
- クーラントの管理が十分に出来ていない
- クーラントの効果が十分に発揮されているか分からない
