AdvancedControl®
加工エンジニアリングプラットフォーム




fsw-mc
fsw-mc

工作機械CNCとセンシングデバイスを繋ぐ
適応制御システム

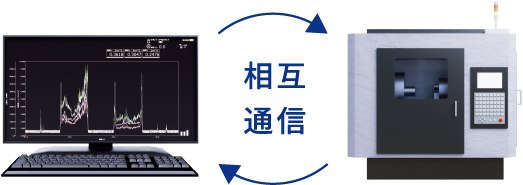

AdvancedControl®は工作機械CNCと山本金属製デバイス、周辺機器などを相互通信させるためのシステムとなります。
山本金属製デバイスデータと、設備データを組み合わせることで新たな価値の創出が可能となり、
生産効率の安定化と向上、自動化などの高度な機械加工をサポートします。



fsw-mc
特徴01

幅広い工作機械
CNCに対応

特徴02

センサ、設備の
データ収集が可能

特徴03

データの統合
閾値制御が可能

AdvancedControl®はPCを介して工作機械CNCとLANケーブル1本で繋げることができます。

01 FANUC、ブラザー、三菱電機、オークマなど、主要な工作機械メーカーのCNCに対応しています。

02 山本金属製デバイスデータに加え、工作機械CNC からの様々なデータ (絶対座標、主軸回転数、各軸サーボモータ負荷、マクロ変数など) を収集できます。また、必要に応じて他のセンサや設備からのデータも収集可能です。

03 得られたデータの統合や、設定した閾値に基づいて工作機械の動作を制御することも可能です。

仕様説明

Specification01

データ収集について

▼収集データ

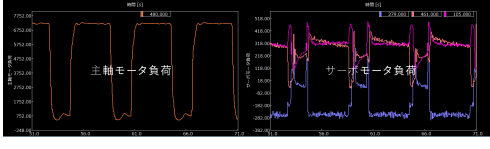

・工作機械の主軸モータ負荷
・サーボモータ負荷
・絶対座標情報
・マクロ変数
・山本金属製デバイスのデータ
・外部周辺機器情報

Specification02

制御について

▼制御可能な項目
・マクロ(コモン)変数の読込機能
・自動データ収集
・データの統合
・閾値制御

Specification03

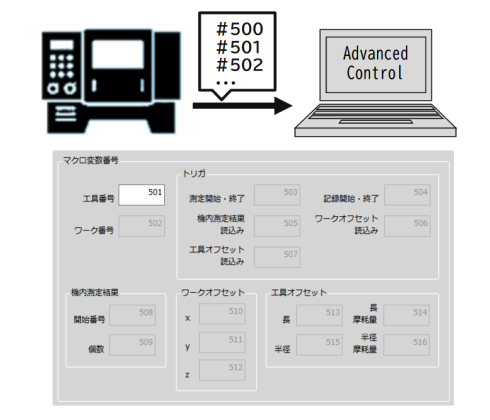

マクロ(コモン)変数の読込機能

▼マクロ(コモン)変数の読込機能
下記データの自動記録、保存が可能になります。
・山本金属製デバイスのデータ
・CNCデータ
・任意のマクロ(コモン)変数の値
・工具オフセット値
・ワークオフセット値

Specification04

マクロ(コモン)変数に任意の数値を書込む機能

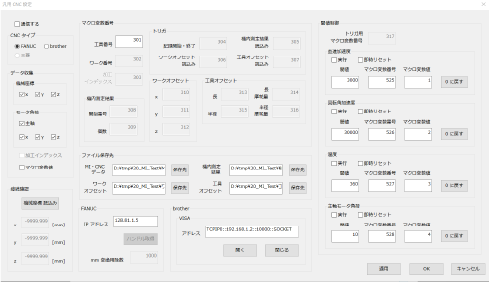

▼任意の数値をマクロ変数に書き込む機能
この機能により山本金属製デバイスデータ、CNCデータの閾値制御が可能になります。

・最大8条件で閾値有効範囲を指定可能(NCプログラム内 or 座標値)
・閾値超過時の制御機能
→即停止
→任意のコモン変数への値入力
→PCモニタ上にアラームメッセージを表示

Specification05

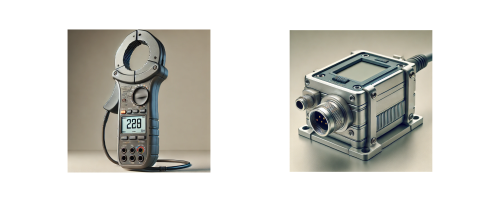

汎用センサ同期(オプション)

▼同期可能な汎用センサ例
・クランプメータによる電流測定
・アナログ電圧出力型センサetc..

対応デバイスおよび
対応CNC

MULTI INTELLIGENCE®ASM

ASM

加工中の工具温度をリアルタイムに測定し最適加工条件選定、工具寿命予測 をサポート

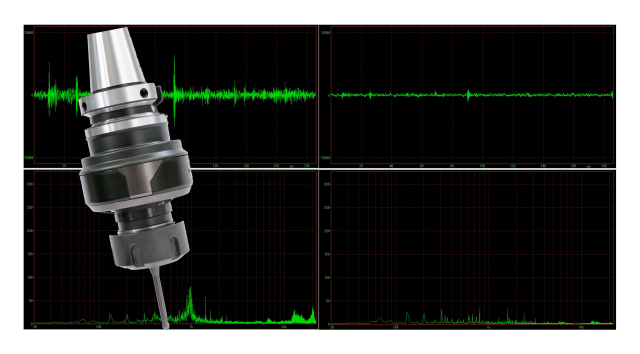

MULTI INTELLIGENCE®i-flash

i-flash

加速度データの高速サンプリングにより、周波数解析が可能
高速データ収集で真の波形を読み取り最適加工条件の選定をサポート

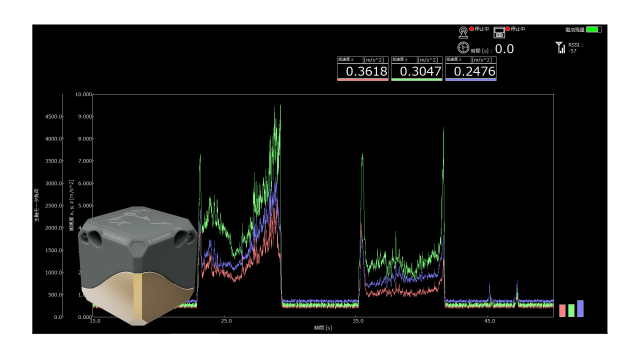

MULTI INTELLIGENCE®b-lex

b-lex

ボックス型デバイスで加速度をリアルタイムに測定し、
最適加工条件選定、機械の異常検知など多岐に渡り活用可能

MULTI INTELLIGENCE®i-stir

試験風景の一例

接合中のツール先端温度と負荷データをPC上でリアルタイムモニタリング
ツールの材質選定、形状設計、寿命予測に活用

COOL-i® COOLANT ANALYZER

COOL-i

クーラントの温度、濃度、pHなどを遠隔でモニタリングし管理をサポート。

MIRS®

MIRS

内部残留応力計測のソリューションを提供

対応CNC

※対応可能なCNC型番でも、Advanced Controlの一部 もしくは すべての機能に対応していない場合がございます。詳細は弊社までお問い合わせください。


メーカー 型番
ファナック Series 0i/30i以降(16i/18i/21iなどでも通信可能な場合あり)
ブラザー CNC09.001以降
三菱電機 M70,M80
オークマ OSP-P300 (OSP-API通信オプション必須)

導入実績

5axis:5軸制御マシニングセンタ MC:立形マシニングセンタ 横MC:横型マシニングセンタ 門型MC:門型マシニングセンタ TC:ターニングセンタ

マシニングセンタ、ターニングセンタ以外にも、NC研削盤、プレス機でも使用実績がございます。


メーカー 型番
DMG森精機 [5axis] NMV5000DCG  [5axis] NMV8000DCG  [MC] NV5000α
ファナック [MC] RoboDrill α-D21MiB5
ブラザー [MC] S500Xd1   [MC] R450X2
牧野フライス [5axis] a500Z
オークマ [5axis] MU-6300V / [TC] GENOS L25011-e
安田工業 [5axis] YBM40
ホーコス [MC] NS70
ファースト技研 [MC] HAL-K106
エンシュウ [MC]   [横MC]
日立パワーソリューションズ [MC]
不二越 [MC]
サワイエンジニアリング [門型MC]
長谷川機械 [横MC] PM150
高松機械 [TC] XW-30
ツガミ [TC]
滝澤鉄工所 [TC] TCN-2100 L6 V.EDITION
シチズンマシナリー [TC] A20

動作環境(必要PCスペック)

  • CPU:COREi7以上
  • メモリ:8GB以上
  • OS:Windows10 Windows11
  • グラフィックボード:GTX1070以上

※ ご不明な場合は一度お問い合わせください。
