据置型無線加速度センサb-lex

加速度をリアルタイムに測定し
最適加工条件選定、機械の異常検知など多岐に渡り活用可能

特徴01

加工中の加速度データを
リアルタイムに表示し、記録
設置場所は自由

特徴02

アンプ、A/Dコンバータ、
コントローラー、無線送受信機を
本体に内蔵

特徴03

直感的に理解できる
表示・記録ソフトウェア

あらゆる振動をリアルタイムにモニタリングする事が可能な機器です。

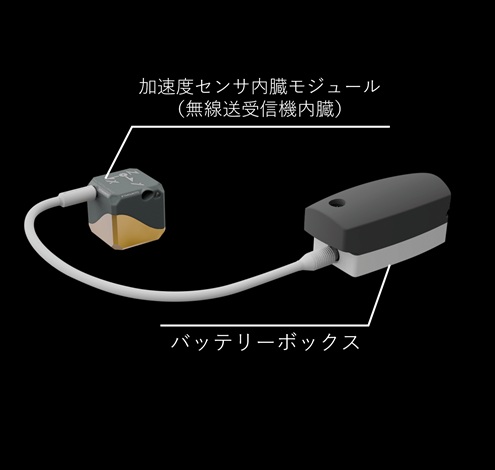

25×25×25【mm】の小型サイズで、どこにでも設置が可能で、任意の箇所の振動を計測可能です。

防水機能がついているので、クーラントや水に影響される環境でも使用可能です。

本体に無線送受信機を内蔵しており、お手軽にご使用いただけます。

加速度現象の”見える化”を実現し、
最適加工条件選定・トラブル解析をサポート致します。

加速度の計測手法

基本仕様Specification

共通

給電方法	バッテリーボックス搭載型：16340 3.7[V] リチウムイオン二次電池外部電源供給型：DC 3.3 – 5 [V]
連続稼働時間（バッテリー動作時）	50 h以上
取付方法	マグネットまたはボルト固定
サンプリングレート	MAX 200Hz
サイズ	約25mm×25mm×25mm

センサ部

加速度	検出方向	直行3軸方向（X,Y,Z）
	出力データ	RMS（二乗平均平方根）

MULTI INTELLIGENCE® b-lex
使用事例Case

事例１　5軸加工　インペラ仕上げ加工

MULTI INTELLIGENCEⓇb-lexをインペラ中部に設置。
翼加工時のびびり、過負荷を見える化しました。
見える化により、修正すべき箇所の早期発見や
加速度、主軸負荷データから加工パスの修正検討が可能となりました。
※主軸負荷はAdvanced Control®で取得可能です。

Advanced Control®とは？
弊社デバイスで取得した各種センシングデータや、工作機械のデータを利用した工作機械CNC制御システムです。

事例2　NC旋盤　突切り加工

b-lexを用いて、工具摩耗の進行に伴う加速度の変化を調べました。
使用工具は超硬インサートで被削材はS55Cとなります。
加速度と切削抵抗に相関があることがわかります。
最終的に刃先の欠損が起こり、その際の加速度と切削抵抗が急増しているのがわかりました。
b-lexによる加速度と切削抵抗の相関が認められたことから、加工中の負荷の変化も加速度で評価できました。
加工中の異常検知、工具寿命予測が可能となります。

切削以外での適応シーンは以下などです。
『プレス、摩擦攪拌接合（FSW）、3Dプリンタ』

よくある質問FAQ

皆様からよく頂く御質問をまとめました。
下記以外の質問もお待ちしておりますので、是非お問い合わせ下さい。

どのような事ができるんですか？具体的な事例ありますか？: 加工中の加速度をリアルタイムでモニタリング可能です。
工具の寿命判断や，異常検知，切削条件の最適化などに有効です。

故障したらどこに連絡すればいいですか？有料ですか？: 山本金属営業担当に連絡ください。年間保守契約をされていましたら，基本無償で修理させていただきます。
ただし、自社で改造された場合や、想定と違う使用をされ壊れた場合は保証対象外となりますので、よろしくお願いします。
熱電対の断線に関しては、都度消耗品扱いとなります。
