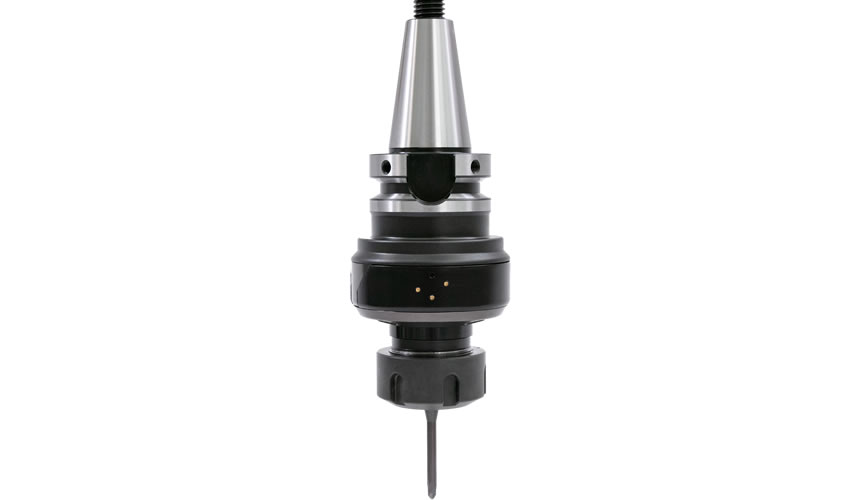

MULTI INTELLIGENCE®i-flash 切削振動測定type

加工現象の診断装置
Diagnostic holder of processing phenomena

MULTI INTELLIGENCE® (Cutting version)熱・振動同時計測type

加速度データの高速サンプリングにより、周波数解析が可能。
高速データ収集で真の波形を読み取り最適加工条件の選定をサポート。

※被削性評価試験サービス・レンタルサービスのみ対応

特徴01
加工中の温度・加速度データを
リアルタイムに表示し、記録
特徴02
アンプ、A/Dコンバータ、
コントローラー、無線送受信機を
ツールホルダに内蔵
特徴03
直感的に理解できる
表示・記録ソフトウェア

切削加工時の振動をリアルタイムにモニタリングする事が可能な機器です。

加速度データの高速サンプリングにより、周波数解析が可能です。(サンプリングレート44.1kHz)
※被削性評価試験サービス・レンタルサービスのみ対応

加速度の高速データ収集で真の波形を読み取り、加工中に発生するビビリを防ぐ最適加工条件の選定が可能です。
高速サンプリングレートの実現により、高速回転時においても1刃毎の加工時の加速度をモニタリング可能です。

加工現象の”見える化”を実現し、
切削加工のIot化・最適加工条件選定・トラブル解析をサポート致します。

【加速度の高速サンプルデータの利用例】
・びびり振動現象の解明
・開発工具評価
・工作機械主軸評価

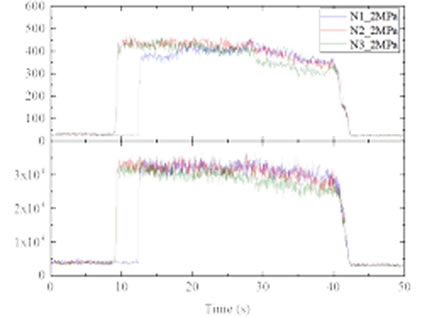

熱・振動同時計測type と i-flash 切削振動測定type の計測評価の違い
MULTI INTELLIGENCE®
(Cutting version) 熱・振動同時計測type
MULTI INTELLIGENCE®
(Cutting version) i-flash 切削振動測定type

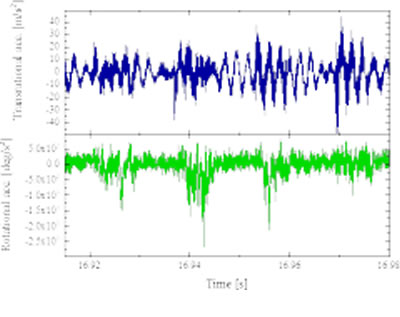

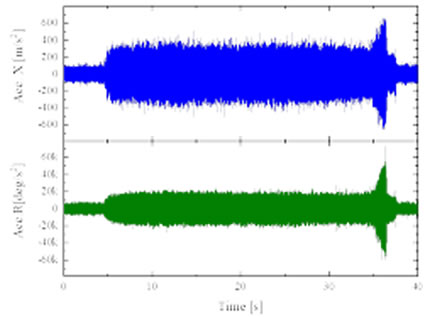

時間 に対する計測結果

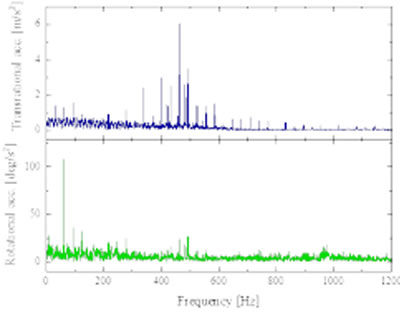

周波数 に対する計測結果

紹介動画Movie

レンタルサービスRental

こんなお悩みを解決します

現状の加工条件より
良い条件を知りたい

新工具の加工性を知りたい

新素材の加工性を知りたい

新油剤の加工性を知りたい

MULTI INTELLIGENCE®はレンタルでもご利用頂けます。
どんな事が出来るだろうか?とお悩みの方は是非レンタルにてMULTI INTELLIGENCE®の性能をご確認ください。

  • ● レンタルする物品は下記の写真のものとなります。※PCはご準備お願いします。
  • ● 1週間からレンタル可能です。
  • ● MULTI INTELLIGENCE®は受託試験でも活用頂けます。

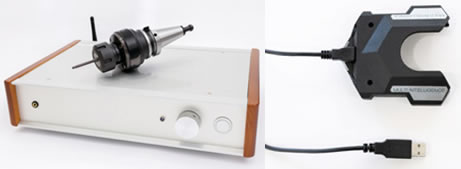

レンタル機器

レンタル機器

  1. 指定のホルダ
  2. トランシーバー
  3. ソフトウェアドングルキー(USB)
  4. 専用充電器

※PCはご準備ください

基本仕様Specification

ツールホルダ

シャンク規格 BT30,BT40,BT50,HSK63A,100A
※基本仕様以外での対応も可能(応相談)
チャックタイプ 下図参照
※1 対応表以外の規格についても相談承ります
最大工具挿入深さ 39mm
最高回転数

BT30,BT40,HSK63A:20,000rpm

BT50,HSK100A:10,000rpm

回転バランス 1.2g・mm以下
その他 充電式,クーラント外部

※1 対応表 ER:テーパーコレット 標準規格DIN6499/ISO15488準拠の16°テーパ
SL:サイドロック
FM:フェイスミルアーバ

バッテリ

電源 3.7Vリチウムイオン二次電池(ツールホルダに内蔵)
連続使用時間 2h程度
充電時間 最大約2.5H

無線

無線送信サンプリングレート 44.1 kHz
使用電波周波数帯 2.4GHz帯
通信可能距離 10m程度(遮蔽物無し)

加速度センサ

加速度検出方向
(2つのモードを切り替え可能)
回転・並進モード:回転軸に垂直方向[X],
回転方向[R]
直交2方向モード:回転軸に垂直方向[X], [Y]
入力可能範囲 [X],[Y] 方向 : 818 m/s2
[R] 方向 : 163,600 rad/s2
フィルタ特性 ローパスフィルタ 24 kHz
(※2 周波数特性図添付)

※2 周波数特性図

製品ラインナップLINEUP

熱・振動同時計測type

MULTI INTELLIGENCE®
(Cutting version)
熱・振動同時計測type

切削加工時の工具の温度・振動をリアルタイムにモニタリングする事が可能な機器です。クーラントを掛けながらの温度計測も可能(インナースルー可)・振動を計測については工具を把持するだけで可能です。

i-flash 切削振動測定type

MULTI INTELLIGENCE®
(Cutting version)
i-flash 切削振動測定type

加速度データの高速サンプリングにより、周波数解析が可能です。(サンプリングレート44.1kHz)
高速データ収集で真の波形を読み取り最適加工条件の選定をサポート。

※被削性評価試験サービス・レンタルサービスのみ対応

FSW version

MULTI INTELLIGENCE®
(FSW version)


摩擦攪拌接合(FSW)における接合中のツールの温度をリアルタイムにモニタリングする事が可能な機器です。

ご注文・ご依頼までの流れFlow

お電話・メールで、ご相談を受け付けます
まずは、お電話またはメールでお気軽にお問い合わせください。
スピーディーにご対応させていただきます。
step 01
ヒアリングし、お客様のご要望をお伺いします
御訪問やWEB会議システムでのお打ち合わせを通して、打ち合わをせさせて頂きます。
なお事前にMULTI INTELLIGENCE®がどのようなモニタリング機器なのかを見学頂く事も可能です。
02
被削性評価試験サービスのご利用も可能です
被削性評価試験サービスにてMULTI INTELLIGENCE®を活用した評価を依頼頂く事も可能です。
加工現象の”見える化”で最適加工条件の選定をサポート致します。
03
